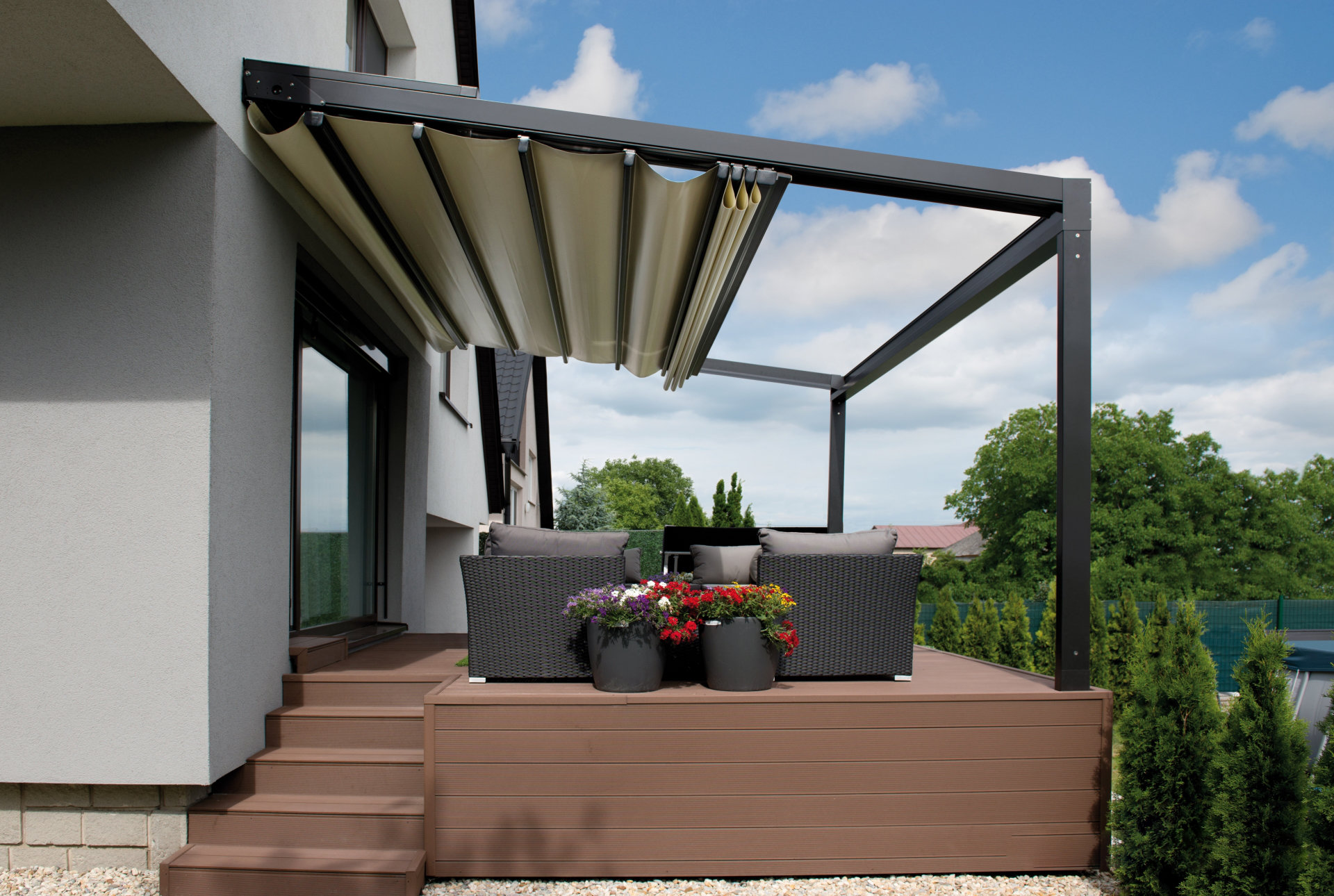

MED QUADRA je tienenie s hliníkovou nosnou konštrukciou v prednej časti, ktoré sa montuje do podlahy. Zadná časť sa montuje na stenu alebo inú nosnú konštrukciu. Použité profily a celková konštrukcia sa vyznačuje čistými pravouhlými tvarmi ako pri jednotlivých prvkoch, tak aj pri celej konštrukcii. Výrobok sa skladá z hliníkových vodiacich líšt, hliníkovej prednej nosnej časti s integrovaným odvodom vody, hliníkových profilov na fixáciu látky a poťahu. Hliníkové vodiace lišty sú medzi sebou vystužené priečnym profilom, ktorý zvyšuje celkovú stabilitu výrobku. Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 6,5 metra. Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm. Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode. Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.

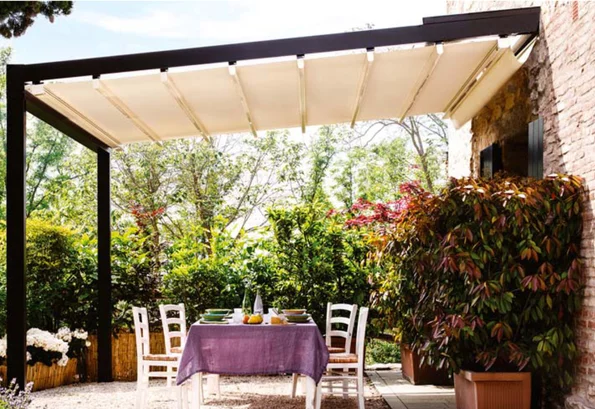

Pergola MED QUADRA
Mediterárna pergolová markíza MED QUADRA ochráni pred slnečnými lúčmi i pred dažďom. Hliníková konštrukcia sa skladá z oporných nôh a integrovaného hliníkového žľabu na odvod vody. Možnosť doplniť kryciu striešku poťahu ako ochranu pred prírodnými živlami.
Konštrukcia:
- Hliníkové vodiace lišty 70 mm x 130 mm
- Hliníkový nosný systém prednej časti 70 mm x 130 mm
- Hliníkový priečny profil 70 mm x 130 mm
- Hliníkové profily na fixáciu látky umiestnenej uprostred poťahu 43 mm x 65 mm
- Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu 65 mm x 85 mm
- Hliníkový žľab umiestnený v prednej časti výrobku
- Farba konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017), Bronzová.
Bočné a čelné krytie:
- Zvislé tienenie VERTI 90 ZIP/BA
- Zvislé tienenie VERTI 90
Ukotvenie:
- Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
- Zadná časť je ukotvená pomocou konzol do steny, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
- Štandardne je výrobok s napnutým poťahom Plana
- Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
- Štandardné PVC látky jednostranné farby
- Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
- Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
- Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
- Krycia strieška z hliníkového plechu alebo polykarbonátu

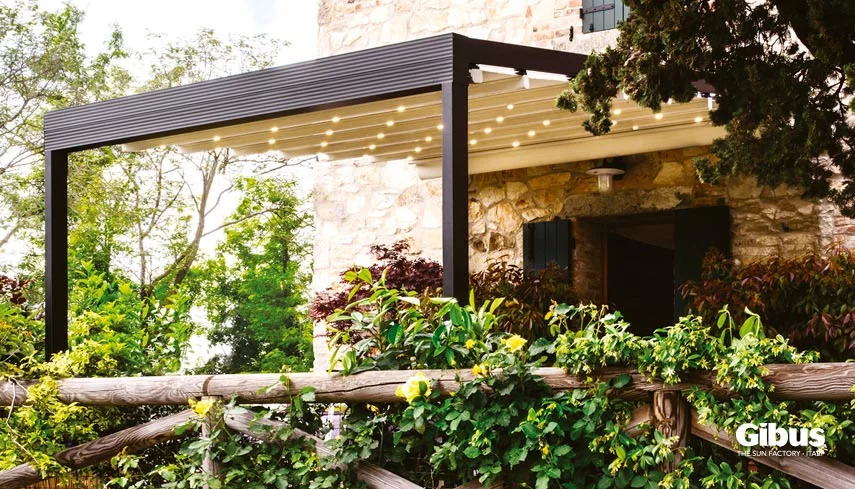

- LED svetlá integrované do látkových profilov 43 mm x 65 mm
- LED pásky ukotvené na látkové profily
Rozmery:
| Max. šírka | Max. vysunutie | |
|---|---|---|
| 1-modulová konštrukcia | 550 cm | 650 cm |
| 2-modulová konštrukcia | 900 cm | 650 cm |
| 3-modulová konštrukcia | 1200 cm | 650 cm |
